En este blog, presentaremos un conjunto de plantillas descargables para paneles de control de OEE diseñadas para entornos de fabricación. También exploraremos qué es lo que hace que un panel de control de OEE sea bueno y compartiremos consejos para crear el suyo propio en los sistemas, tanto si dispone de un sistema totalmente integrado y puede utilizar herramientas como el diseñador gráfico de PARCview, como si acaba de empezar y utiliza Excel o Power BI.
Obtenga una OEE más rápida con una integración de datos fluida en toda su empresa con PARCview.
Medir el rendimiento en la planta de producción no es nada nuevo, pero hacerlo bien sigue siendo un reto. Una de las métricas más utilizadas para evaluar la eficiencia de la fabricación es el OEE, o eficacia global de los equipos. Proporciona una forma sencilla y estandarizada de evaluar el rendimiento de un equipo o una línea de producción combinando la disponibilidad, el rendimiento y la calidad en un único porcentaje.
Aunque el concepto es sencillo, la implementación del OEE no suele serlo. Los fabricantes tienen dificultades para visualizar los datos del OEE de una manera que sea clara y práctica. Una cosa es calcular el OEE y otra muy distinta es transmitir esa información a los operadores, supervisores y directivos en un formato que impulse la mejora.
Ahí es donde entran en juego el software de seguimiento del OEE y los paneles de control.
Por qué utilizar paneles de control OEE en la fabricación
Los paneles de control proporcionan a los equipos la visibilidad que necesitan para adelantarse a los problemas de rendimiento. En lugar de esperar a los informes de fin de turno o rebuscar en hojas de cálculo, los operadores y supervisores pueden ver cómo están funcionando los equipos en ese momento. Esta información inmediata permite responder más rápidamente a los eventos de inactividad, los cuellos de botella o los problemas de calidad.
Un panel de control OEE es especialmente valioso porque destaca las áreas clave en las que se producen pérdidas. Ya se trate de tiempos de inactividad no planificados, tiempos de ciclo más lentos de lo esperado o un aumento de los desechos, el panel de control facilita la detección de tendencias y la adopción de medidas. Con esta visibilidad, los equipos pueden priorizar los esfuerzos que reducen el tiempo de inactividad, mejoran la eficiencia y aumentan el rendimiento.
Los paneles de control también desempeñan un papel importante en el apoyo a los programas de mejora continua. Para las empresas que siguen los principios Lean o Six Sigma, el OEE proporciona una forma cuantificable de realizar un seguimiento del progreso a lo largo del tiempo. Cuando se combinan con herramientas visuales como los paneles de control, estas métricas son más fáciles de compartir, comprender y aplicar. Un panel de control OEE puede ayudar a poner en marcha y determinar cómo funciona la máquina en las reuniones de revisión operativa diaria, semanal y mensual, también conocidas como DOR, WOR y MOR.
Elementos clave de una plantilla eficaz para el panel de control de OEE
El OEE se compone de tres métricas: disponibilidad, rendimiento y calidad. Al multiplicar estas métricas se obtiene la eficiencia general del equipo. A continuación se explica cómo se calcula cada una de estas métricas.
- La disponibilidad mide la frecuencia con la que el equipo funciona cuando se supone que debe hacerlo.
Disponibilidad = (tiempo de funcionamiento / tiempo de producción planificado) × 100 - El rendimiento analiza la eficiencia con la que funciona el equipo mientras está en funcionamiento.
Rendimiento = (tiempo de ciclo ideal × recuento total) / tiempo de funcionamiento × 100 - La calidad refleja el porcentaje de unidades buenas producidas.
Calidad = (recuento de unidades buenas / recuento total) × 100
Cada métrica debe ser visible en el panel de control como un valor individual, junto con el porcentaje general de OEE. Mostrarlas por separado ayuda a los equipos a identificar qué factor está afectando más a la eficiencia.

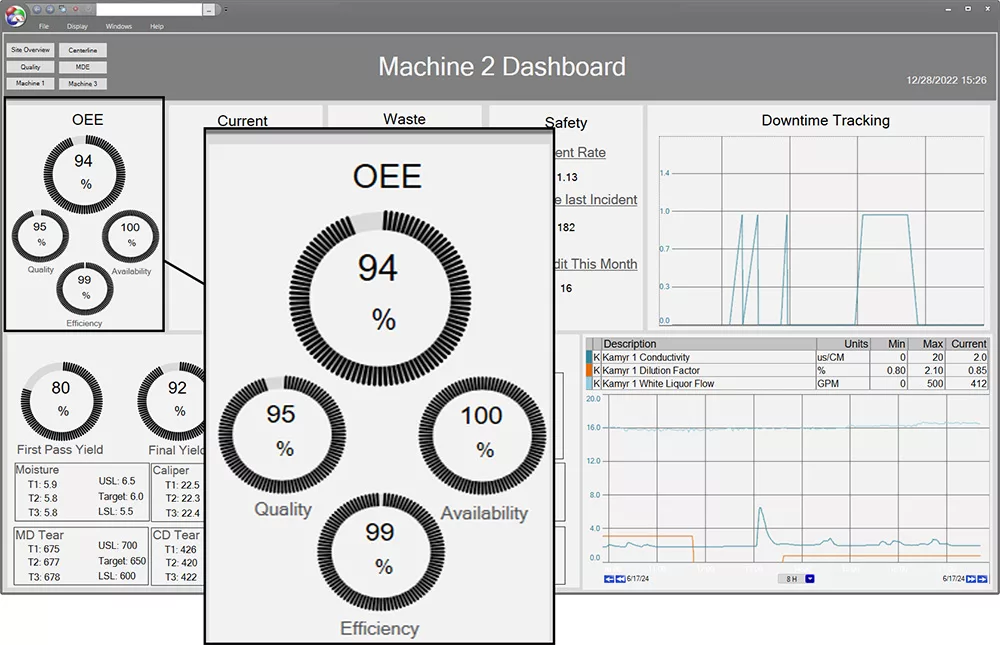

Todos los elementos de OEE se muestran claramente en la esquina superior derecha para que los usuarios puedan acceder rápidamente a la información. El tiempo de inactividad y la información sobre la calidad también se recogen en este panel de control.
Datos históricos
Otro elemento clave de un buen panel de control de OEE es incluir tendencias de valores históricos además de estas métricas. Esto permite a los usuarios supervisar el progreso a lo largo del tiempo e identificar problemas recurrentes. Una sola instantánea es útil, pero las tendencias cuentan la historia completa.
Periodos de tiempo
Dependiendo del sector, podría ser beneficioso incluir desgloses diarios o por turnos. El OEE puede fluctuar a lo largo del día en función de factores como los cambios de operador, los tipos de productos o las actividades de mantenimiento. Desglosar los datos por periodos de tiempo proporciona un mejor contexto y ayuda a descubrir las causas fundamentales más rápidamente.
Colores y gráficos
Añadir colores y medidores ayuda a los usuarios a leer los datos más rápidamente. Estas señales visuales facilitan el análisis y la interpretación de los paneles de control. Utilice un código de colores coherente para los indicadores de estado, muestre claramente los umbrales de alarma y resalte cuando los valores se salgan de los rangos objetivo. Esto garantiza que los problemas destaquen sin necesidad de profundizar en los datos.
Integración de datos
Por último, los paneles de control más útiles están totalmente integrados con los sistemas de datos de la planta. Esto significa recopilar datos de procesos en tiempo real, entradas manuales de los operadores y resultados de laboratorio cuando sea necesario. De este modo, se crea una única fuente de información veraz que permite tomar decisiones rápidas y fundamentadas. Si utiliza Excel para introducir y calcular el OEE, esto le servirá a corto plazo, pero empiece a buscar alternativas y formas de centralizar todos sus datos en una única ubicación para que varios usuarios puedan ver y acceder a los paneles de control al mismo tiempo. Eliminación de errores y procesos manuales.
Creación de un panel de control OEE personalizado
Independientemente de la herramienta que utilice para crear un gráfico OEE personalizado que se adapte a las necesidades de su planta, hay algunos pasos que puede seguir para asegurarse de que es lo que necesita. Los paneles descargables incluyen dos ejemplos gráficos de OEE de dataPARC en formato .XAML. Creados con PARCview Graphics Designer. Con elementos de arrastrar y soltar, herramientas de diseño flexibles e integración de etiquetas en tiempo real, es una forma rápida de visualizar métricas de rendimiento como el OEE.

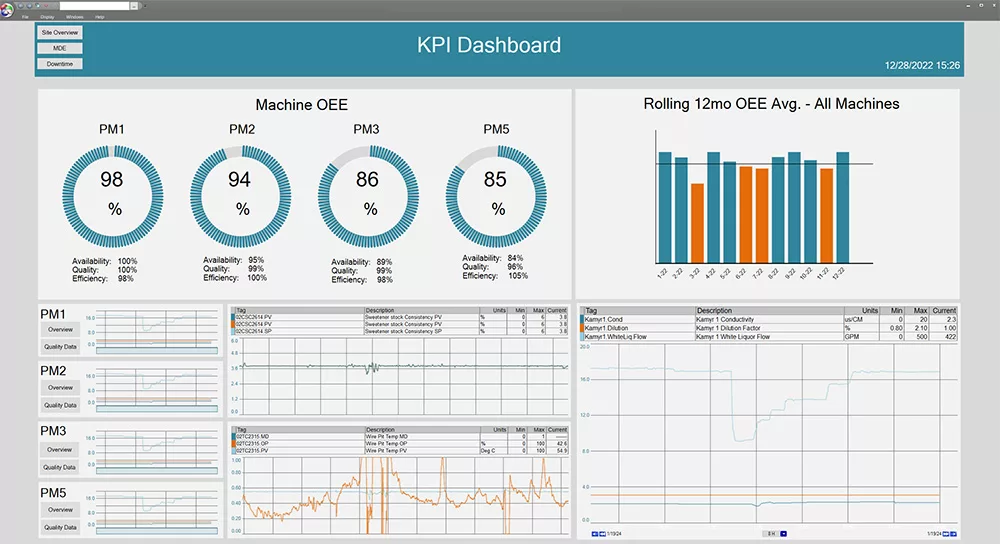

Panel de control personalizado con indicadores OEE, gráficos de tendencias y un promedio móvil de 12 meses para realizar un seguimiento del rendimiento de varias máquinas. Este panel de control proporciona mucha información clave en una sola pantalla.
Paso a paso: Creación de un panel de control OEE
- Defina el alcance y planifique el diseño
Comience por decidir cuántas máquinas o líneas de producción desea incluir en el panel de control. ¿Se centrará en un solo activo, un grupo de máquinas o toda un área de la planta? Su respuesta determinará la cantidad de datos que se deben mostrar y cómo se debe estructurar el diseño. Haga un boceto aproximado de su pantalla para organizar elementos clave como las puntuaciones OEE, los desgloses por turnos y los gráficos de tendencias. - Identifique los datos necesarios
Una vez que haya definido el alcance, recopile los datos que necesita para los cálculos de disponibilidad, rendimiento y calidad. Por lo general, necesitará indicadores de tiempo de funcionamiento/tiempo de inactividad, recuentos de producción, recuentos de rechazos y tiempos de ciclo. Asegúrese de que los datos sean fiables y se actualicen con la frecuencia suficiente para que sean útiles. - Elija cómo visualizar las métricas clave
Decida cómo desea presentar la puntuación OEE general y sus componentes. Puede utilizar indicadores para una referencia rápida, gráficos de barras para comparar turnos o máquinas y líneas de tendencia para mostrar el rendimiento a lo largo del tiempo. Mantenga las imágenes limpias y centradas en lo que los usuarios necesitan ver de un vistazo. - Establezca objetivos y destaque las excepciones
Defina objetivos de rendimiento para cada componente del OEE y utilice señales visuales para facilitar la detección de problemas. Los códigos de colores, las líneas de umbral y las alertas pueden ayudar a resaltar las áreas que requieren atención sin sobrecargar la pantalla. - Cree con vistas a la reutilización y la coherencia
Si está creando paneles para varias máquinas o áreas, considere la posibilidad de crear un diseño estándar que pueda reutilizarse con diferentes fuentes de datos. Una apariencia coherente ayuda a los equipos a navegar por los paneles con mayor facilidad y a comparar el rendimiento de los distintos equipos.

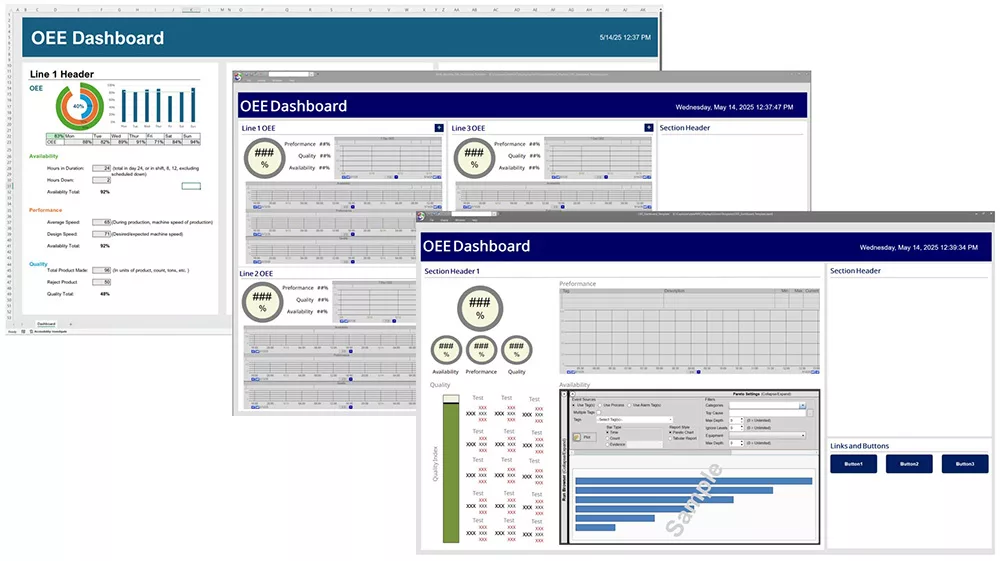

Plantillas descargables de paneles de control OEE
Para ayudarle a ponerse en marcha, hemos creado un conjunto de plantillas descargables de paneles de control OEE diseñadas para entornos de fabricación. Estas plantillas se han creado con PARCview Graphics Designer y ofrecen una variedad de opciones de diseño que se adaptan a diferentes casos de uso en la planta de producción.
Echa un vistazo a las plantillas descargables de paneles de control OEE, incluyendo una hoja de Excel.
Qué incluye:
- Una selección de diseños de paneles de control para diferentes niveles de visibilidad, incluyendo vistas por turnos, tendencias de 24 horas y resúmenes por línea.
- Medidores, tablas y gráficos preconfigurados vinculados a los cálculos OEE.
- Indicadores de rendimiento codificados por colores con límites y objetivos ajustables.
- Notas sobre qué etiquetas configurar y dónde conectarlas.
Estas plantillas son un excelente punto de partida para los equipos que buscan estandarizar la forma en que realizan el seguimiento y visualizan el OEE.
Para los usuarios que aún no trabajan con PARCview, también hemos incluido una versión opcional en Excel de un panel básico de OEE. Se trata de una plantilla sencilla y editable que puede ayudarle a organizar y presentar sus datos de OEE antes de pasar a un entorno en tiempo real.
Introducción a PARCview: Importar y configurar las plantillas es fácil. Una vez descargadas, abra el archivo en Graphics Designer, conecte sus etiquetas a los elementos adecuados y ajuste el diseño si es necesario. Puede utilizar las plantillas tal cual o personalizarlas para que se adapten a sus objetivos de proceso y rendimiento.
Mejores prácticas para implementar paneles de control de OEE
Crear un panel de control es solo el primer paso. Para sacar el máximo partido a sus pantallas de OEE, debe integrarlas en el flujo de trabajo diario de su equipo.
Colabore con los equipos de operaciones y calidad
Empiece por involucrar a las personas que utilizan los datos. Los operadores, supervisores y personal de calidad aportan diferentes perspectivas que pueden dar forma a un panel de control más eficaz. Pregunte qué métricas necesitan ver de un vistazo, qué información les ayuda a tomar decisiones y cómo prefieren ver las tendencias de rendimiento.
Cuando todos contribuyen, el panel de control se convierte en una herramienta en la que confían y en la que se apoyan. Se puede añadir más información además de la OEE a estos paneles de control para iniciar el proceso de análisis y resolución de problemas cuando se produce una incidencia.
Utilice los paneles de control en los cambios de turno y las reuniones diarias
Incorpore el panel de control a su ritmo de comunicación habitual. Muestre los paneles de control de OEE durante las reuniones de cambio de turno para revisar el rendimiento del equipo anterior y en qué centrarse a continuación.
En las reuniones diarias de producción, utilice los datos visuales para identificar los cuellos de botella, destacar los logros y alinear a los equipos en torno a objetivos comunes. Cuando los paneles de control son visibles y se debaten, se convierten en parte de la cultura.
Mejora continua basada en los comentarios
Los paneles deben evolucionar con su proceso. Recopile comentarios con regularidad y busque oportunidades para perfeccionar su diseño, añadir etiquetas relevantes o eliminar el desorden. A medida que su equipo se familiarice con los datos, sus necesidades pueden cambiar. Sea flexible y trate su panel como una herramienta viva, algo que crece con sus operaciones.
Poniéndolo todo junto
Un panel de control OEE bien diseñado puede marcar la diferencia en la forma en que los equipos comprenden y mejoran el rendimiento. Al comenzar con una plantilla prediseñada, ahorra tiempo, garantiza la coherencia y proporciona a su equipo una base sólida sobre la que construir.
Las plantillas de paneles de control OEE que se proporcionan en este blog están diseñadas para ayudar a los equipos de fabricación a ponerse en marcha rápidamente. Tanto si está creando su primer panel de control como si está actualizando uno ya existente, estas herramientas pueden acelerar el proceso y eliminar las conjeturas.
Descargue las plantillas, conecte los datos de su planta y personalícelas. Y si utiliza PARCview, descubra cómo Graphics Designer puede ayudarle a personalizar y ampliar sus paneles de control en todo el sitio.
Descargue las plantillas de paneles de control OEE y dé el primer paso hacia operaciones más eficaces y basadas en datos.
Realice un seguimiento del rendimiento con estas plantillas descargables para paneles de control OEE
Preguntas frecuentes
- ¿Qué debe incluirse en un panel de control OEE?
Los componentes del OEE deben incluir la disponibilidad, el rendimiento y la calidad, junto con los datos con los que se han calculado esos valores. Esto permite al usuario profundizar e investigar por qué la máquina no está rindiendo al máximo. Otros factores, como el tiempo de inactividad o los motivos de calidad, pueden ayudar a acelerar el proceso de resolución de problemas. - ¿Cómo se calcula el OEE?
El OEE es la disponibilidad de la máquina x rendimiento x calidad. Para obtener un desglose detallado del cálculo del OEE, consulte este recurso: Cómo calcular el OEE. - ¿Cuántas máquinas debo incluir en un panel de control?
Esto depende totalmente de sus objetivos y del tamaño de su planta de fabricación. Si tiene una planta grande y una revisión operativa semanal en la que su equipo desea ver todos los valores de OEE, tiene sentido incluir más de 10 máquinas en un panel de control. Dicho esto, tal vez esta visión general de todas las máquinas sea un poco más simplista y no contenga información detallada, pero tiene enlaces a los paneles de control con solo una o dos máquinas. Aquí es donde puede revisar durante una reunión matutina y donde debe encontrarse la información más detallada. - ¿Puedo personalizar las plantillas del panel de control para mi proceso?
¡Sí! Estas plantillas son suyas y puede personalizarlas como desee, solo son un punto de partida para darle una idea de qué información podría ser útil para ver sus datos. - ¿Cuáles son los errores comunes que se deben evitar al crear un panel de control OEE?
El error más común es no tener en cuenta quién va a utilizar el panel de control y, por lo tanto, incluir demasiada o muy poca información en él. Esto se puede evitar hablando con el usuario y pidiéndole su opinión. Otro error común es no hacer que los datos sean trazables. Los usuarios pueden ver que el OEE es bajo, pero no saber por qué, o ver que la calidad es la razón, pero no poder profundizar más. Piense realmente en la usabilidad y en qué medidas se van a tomar cuando vean esta cifra.
